v1
初代モデル
- 左右メイン基板の切り離しと、フレキシブル基板のはんだ付けが必要
- BLE Micro Proを標準採用。BMP Boostへ交換可能
- 通常高／ロープロファイルのロータリーエンコーダーを選択
- 左右分割はHDMIケーブルで接続
お使いのDRESSTHINGのバージョンを見分け、各バージョンで使用できる本体・Style Module・Case・周辺パーツを確認するためのページです。
DRESSTHINGバージョンの見分け方
DRESSTHINGのバージョンは、左右のメイン基板をケースから外し、基板裏面に記載されたバージョン表記で確認します。「V1.」から始まる表記があるものはv1です。
- 最も確実な確認方法：基板裏面のバージョン表記
- 補助的な見分け方：コイン電池ケースの形状。v1とv2では形が異なります。
中古品や部品を交換した個体は、販売時期や外観だけでは判断できません。必ず基板の表記を優先してください。
v1とv2の主な違い
主に、対応マイコン、エンコーダー、販売時の分割スタイルが異なります。
v2
現行モデル
- 左右メイン基板は分離済み。フレキシブル基板はZIFコネクタへ接続
- BMP Boost専用
- ロープロファイルのロータリーエンコーダーに統一
- 販売時の左右分割は、ケーブル不要のTwins
パーツごとの互換性
本体と追加パーツのバージョンを揃える必要はありませんが、次の条件を確認してください。
- Style Module：現在販売するSolo／Fold／Twinsは、v1・v2の本体で使用できます。TwinsにはBMP Boostが2個必要です。v1販売時のHDMIケーブル分割型もv2本体で使用できます。
- Acrylic Case Set：v1・v2と、Solo／Fold／Twinsで共通です。
- Half Shell Case：v1・v2で使用できます。Solo／Fold用とTwins用は形が異なります。v1基板を入れる場合は、コイン電池ケースの加工が必要です。
- マイコン：v1はBLE Micro ProまたはBMP Boost、v2はBMP Boostを使用します。Solo／Foldは1個、Twinsは2個必要です。
- エンコーダーノブ：取り付けるエンコーダーに合うものを使用します。v2はロープロファイル専用です。
今後バージョンが追加された場合も、このページへ識別方法とパーツごとの対応を追記します。
Half Shell Caseを組み立てる前に

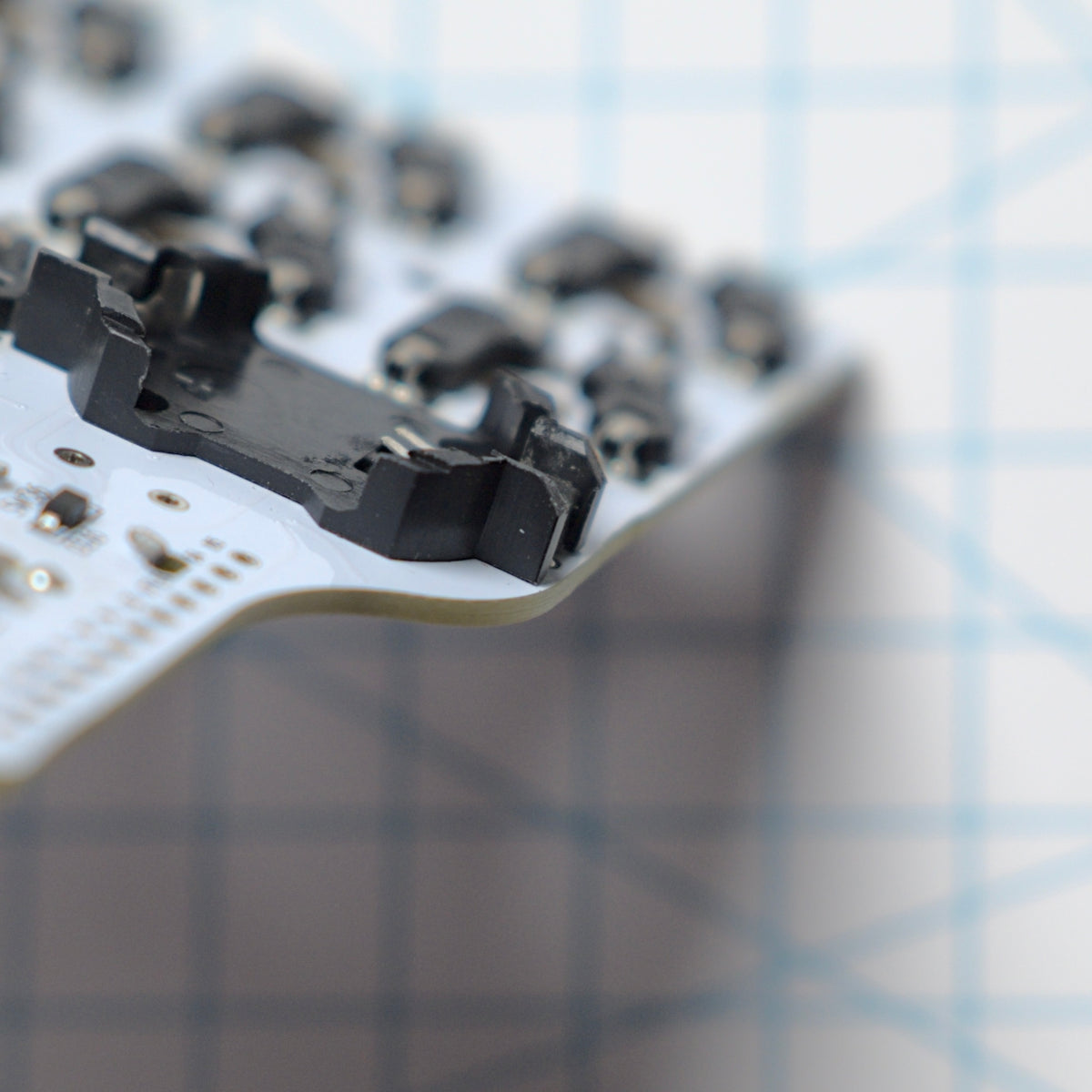

v1基板もHalf Shell Caseで使用できますが、コイン電池ケースの一部がケースに干渉するため、取り付け前に加工が必要です。
- 電源をOFFにし、コイン電池を外します。
- 干渉する部分をニッパーで少しずつ切り取ります。周囲の部品や金属端子を傷つけないよう注意してください。
- ボトムケースへ仮置きし、無理なく収まるまで少しずつ調整します。
スライドスイッチカバー：v1はスイッチの仕様によって、カバーを取り付けられる場合と取り付けられない場合があります。強い抵抗がある、傾く、奥まで入らない場合は、無理に押し込まずカバーを使わずに組み立ててください。スイッチ部分が長い場合は3mmほど残し、カットすることで取り付けられる場合があります。
