Fold × アクリルケース

DRESSTHING は個人開発のプロダクトです。メーカー品のような品質・安定性を求める方は購入をお控えください。

1-1組み立てが必要な「DIYキット」です。

DRESSTHINGはドライバーでの組み立てと、ファームウェアの書き込み（PCでブラウザ操作）が必要な DIYキットです。完成品ではありません。

必ずこのビルドガイドを最後まで読み、組み立てられることを確認してからご購入ください。

組み立て工程も含めて、このプロダクトの価値だと考えています。

1-2別途必要な部品があります。

組み立てには、キットに含まれない部品がいくつか必要です。スイッチ・キーキャップ・電池・マイコン（BMP Boost）・ノブを、別途ご用意ください（合計 ¥1〜2万 ほどが目安）。

1-3頻繁なスタイル変更には非対応。

DRESSTHING はモジュールを取り替えることで、別のスタイルへ組み替えることができます。

ただし、左右や各層をつなぐコンスルー（差し込みコネクタ）の抜き差し耐久は、約50回です。これを超えると、接触不良の原因になります。一通り試したら、自分に合ったスタイルで使い続けるのがおすすめです。

この章では、キットに入っているものと、別途ご自身で用意いただくものを確認します。

パーツケースのパッケージはハサミで慎重に開封してください。

2-1同梱されているもの。

キットが届いたら下記の同梱品が揃っているか確認してください。

本体キット。

• メイン基板
  • 右 ×1（部品実装済み）
  • 左 ×1（部品実装済み）
• ネジ
  • M2×8mm ×12本（使用10本＋予備2本）
  • M2×4mm ×10本（使用8本＋予備2本）
  • 六角穴付きボルト ×2本
• スペーサー
  • 4.5mm ×8
  • 9.5mm ×2
• コンスルー
  • 2.5mm・12ピン ×1
  • 2.5mm・13ピン ×1
  • 3mm・5ピン ×4
• ゴム足：8個

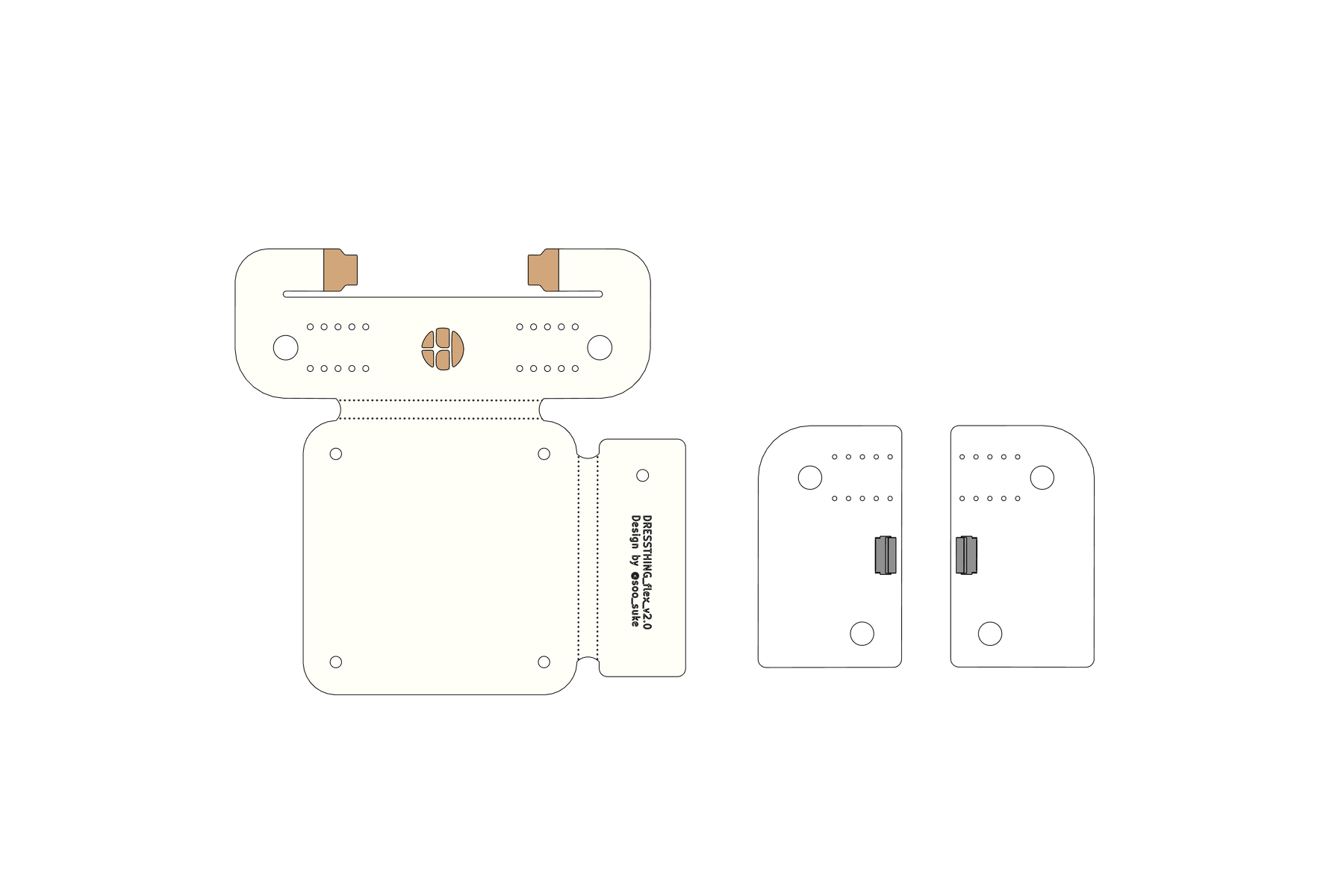

Foldモジュール

• フレキシブル基板
  • 透明PET ×1
• Foldコネクタ基板
  • 右 ×1
  • 左 ×1

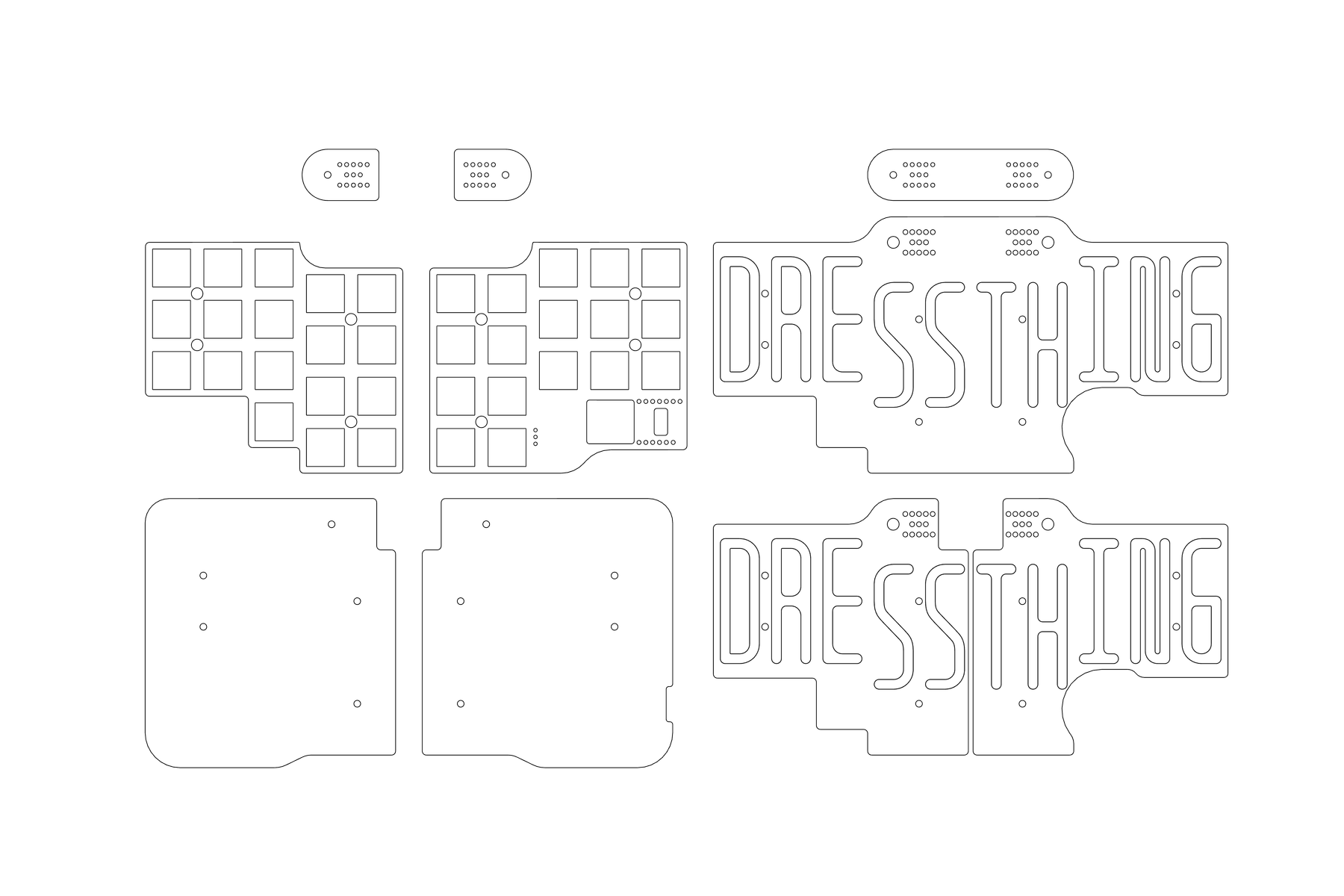

Acrylic Case Set

• バッジパネル
  • 一体型 ×1
  • 分割版・右 ×1
  • 分割版・左 ×1
• スイッチプレート
  • 右 ×1（2mm）
  • 左 ×1（2mm）
• ミドルプレート
  • 一体型 ×1（3mm）
  • 分割版・右 ×1（3mm）
  • 分割版・左 ×1（3mm）
• ボトムプレート
  • 右 ×1（3mm）
  • 左 ×1（3mm）

2-2別途必要なもの。

キットだけでは完成しません。ここでは、別途用意するものを紹介します。

• BMP Boost（マイコン）×1遊舎工房
• キースイッチ 35個：MX／choc V1／choc V2に対応※ choc V2のうち、fixピンなしのタイプはそのまま使用できます。fixピン付きのタイプは、fixピンをニッパーで切り取ってから使用してください。遊舎工房（MX）　遊舎工房（choc V2）
• キーキャップ 35個：1uサイズ。用意したスイッチに対応するものを選びます
• エンコーダー用ノブ 1個※ ロータリーエンコーダー本体は基板に実装済みです。ロープロファイル用かつ直径19mm以内のノブに対応します。Daily Craft
• 電池 CR2032 ×1※ リンク先のPanasonic CR2032で動作を確認しています。ほかのCR2032は同じ型番でも動作を保証しません。Amazon

2-3【重要】コンスルーの向き。

コンスルーは差し込むだけで固定できる便利なパーツですが、表裏・上下が決まっています。

• 表裏：側面に金色と黒色の窓が交互に並ぶ面が「表」、何もない面が「裏」
• 上下：窓からピンまでの間隔が狭い側が「上」、広い側が「下」

この章では、組み立てに使う道具を紹介します。

• プラスドライバー（#0）
  ネジ留め用。これより小さいと、ネジを潰すので注意Amazon
• 六角ドライバー（H1.5）
  バッジの六角穴付きボルト用Amazon
• ピンセット（先曲がり推奨）
  コンスルーの取り付け用Amazon
• PC（Google Chromeが使えるもの）
  ファームウェアの書き込み・キーマップ設定用
• USB-Cケーブル（データ通信対応）
  BMP BoostとPCの接続用。充電専用のケーブルでは書き込みできませんAmazon
• ハサミ
  パッケージの開封用Amazon
• キーキャップ／キースイッチ兼用プラー
  組み立てでは使用しませんが、キーキャップやキースイッチの付け替えに必要です。遊舎工房

この章では、組み立ての前にBMP Boost へファームウェアを書き込んでいきます。作業は、すべてPCブラウザ（Google Chrome）で行います。

4-1Web Configuratorでファームウェア・設定・デフォルトキーマップを書き込む。

1. BMP Boost を USB-CケーブルでPCに接続し、BLE Micro Pro Web Configurator にアクセスします。



2. 「Update Bootloader」を押し、ble_micro_pro_bootloader_~ の最新版を選んで「Update」を押します。



3. Chromeのシリアルポート選択画面で、接続直後に新しく現れたデバイスを選び、「接続」を押します。最初のBootloader更新では通常、nRF52 SDFU USB (cu.usbmodem…) と表示されます（末尾の番号は環境ごとに異なります）。



4. 緑色で Update Succeeded. Replug BMP and go next step. と表示されたことを確認してから、USB-Cケーブルを一度抜き差しします。



5. 「Update Application」を押し、ble_micro_pro_vial_~ の最新版を選んで「Update」を押します。



6. 手順3と同様に、Chromeのシリアルポート選択画面で nRF52 SDFU USB (cu.usbmodem…) を選び、「接続」を押します。書き込み後、緑色で Update Succeeded. Go next step. と表示されたことを確認します。ここでUSB-Cケーブルの抜き差しはしません。
7. 同じWeb Configuratorの「Edit config」を開き、「Select keyboard」でsoo_suke_dressthingを選びます。設定内容は変更せず、画面下の「Update」を押します。



8. 手順3と同様に、Chromeのシリアルポート選択画面で nRF52 SDFU USB (cu.usbmodem…) を選び、「接続」を押します。書き込み後、緑色で Update Succeeded. Go next step. と表示されたことを確認します。ここでUSB-Cケーブルの抜き差しはしません。
9. 続けて同じWeb Configuratorの「Write default keymap」を開き、「Select keyboard」でsoo_suke_dressthingを選びます。画面下の「Update」を押します。



10. 手順3と同様にChromeのシリアルポート選択画面を開き、今度は (BMP)DRESSTHING と表示されたデバイスを選んで「接続」を押します（cu.usbmodemvial_以降の番号は環境ごとに異なります）。書き込み後、緑色で Update Succeeded. Go next step. と表示されたことを確認します。

4-2VIA Custom UI for Vialで書き込み結果を確認する。

1. VIA Custom UI for Vialを開き、「Add New Keyboard」→「DRESSTHING」を選びます。



2. 左側の「Keymap」を選択後、DRESSTHING のレイアウトとデフォルトキーマップが表示されたことを確認。



確認できたら、USB-Cケーブルを外して完了です。

それではここからは実際に組み立てていきます。まず全体の構造を確認してから、メインユニットとボトムユニットをそれぞれ組み、最後に合体させていきます。

5-1構造を確認する。

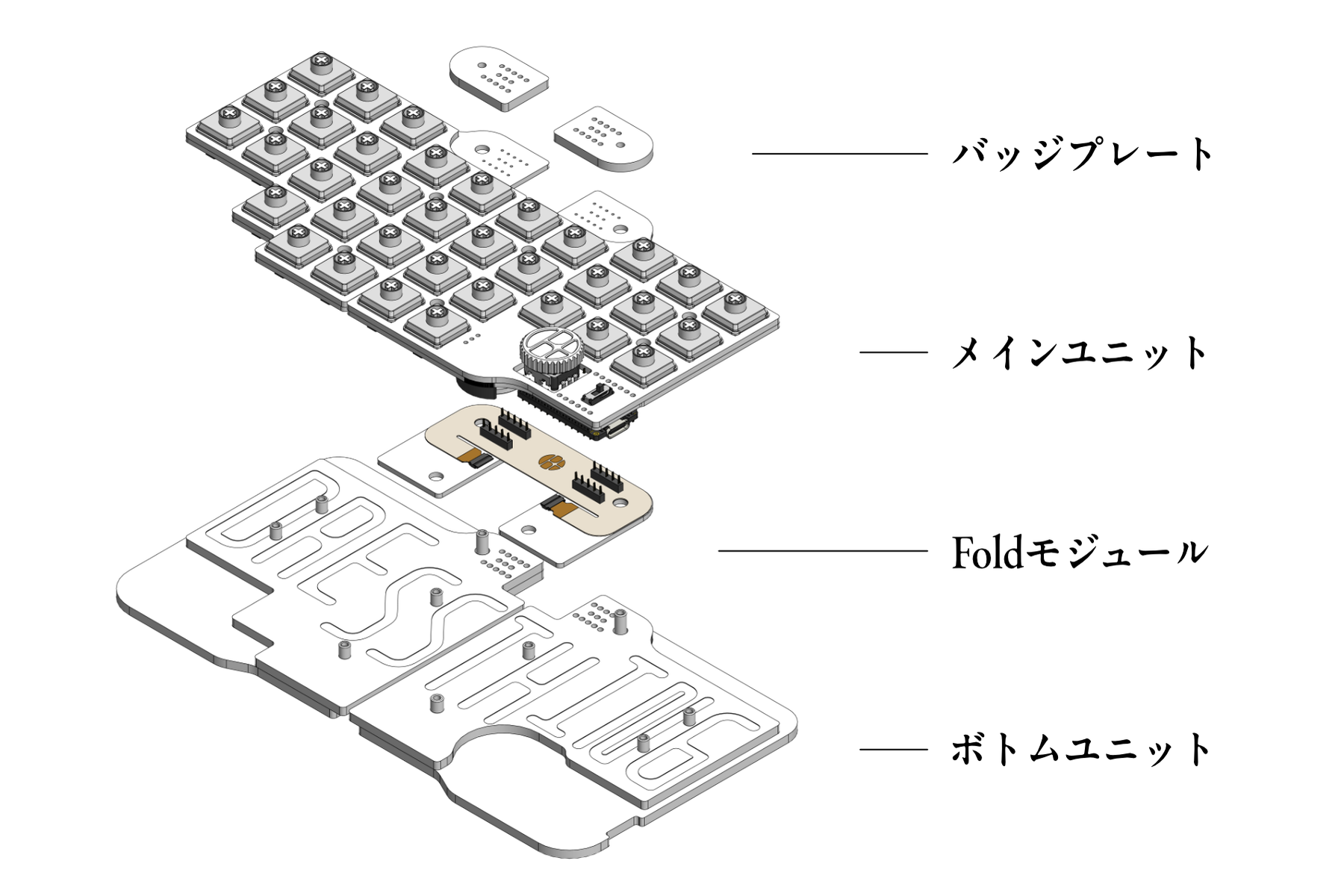

DRESSTHING は、上から バッジ／メインユニット／モジュール／ボトムユニット の4層でできています。

• バッジ：上面パネルです。最後にバッジ用ボルトで留めます。
• メインユニット：スイッチプレートとメイン基板でできた、キーが付く上側の部分です。
• モジュール：選んだスタイルに合わせて、メインユニットとボトムユニットの間に入る層です。
• ボトムユニット：アクリルケースでできた、下側の土台部分です。

メインユニット → ボトムユニット → 合体の順に組み立てていきます。合体では、メインユニットとボトムユニットの間にモジュールを挟み、最後にバッジを載せてネジとボルトで4層をまとめます。

5-2メインユニットを組む。

使うパーツ：メイン基板 右／左・BMP Boost・12ピンコンスルー・13ピンコンスルー・CR2032・スイッチプレート 右／左・キースイッチ

BMP Boost を取り付ける。

1. BMP Boostの部品が無い面を上にし、USBコネクタを奥へ向ける。左に13ピン、右に12ピンのコンスルーを並べる。左の13ピンは一番上から、右の12ピンはUSBコネクタ側の一番上を1穴空けて差し込む。どちらも、コンスルーの表面が右側、窓からピンまでの間隔が狭い「上」をマイコン側にして、奥まで押し込みます。



2. 取り付け後のコンスルーの向きを確認する。金色と黒色の窓が並ぶ面（表面）が左右とも右側を向き、窓からピンまでの間隔が狭い「上」がマイコン側にあることを確認する



3. BMP Boost を右手側のメイン基板へ裏側から差し込む。基板の上段1番右の穴は空ける



電池を入れる。

電池ケースは、上側のバネ爪の下に電池を手前から差し込むタイプです。バネ爪を潰さないよう気をつけてください。

1. スライドスイッチが 上＝OFF になっていることを確認する



2. CR2032のプラス面（平らな面／刻印のある面）を上にし、電池ケースの手前へ斜めに差し込む



3. 奥のバネ爪を潰さないように、そのまま電池を爪の下へ滑り込ませ、奥まで押し込む



4. CR2032が奥まで入り、プラス面が上を向いて水平に収まっていることを確認する



スイッチプレート＋キースイッチを取り付ける。

1. 右手側は四隅に4個、左手側は四隅に加えて画像で示す位置に1個、まずキースイッチをはめる（計9個。向き：MXは金属ピンが上、ロープロファイル choc はピンが下）



2. 左右それぞれ、先に取り付けたスイッチのピンを対応するメイン基板のソケットに合わせ、ピンが曲がらないよう位置を合わせてから、プレートごと押し込んで基板に固定する



3. 残り26個のキースイッチをプレートの穴と基板のソケットに合わせてはめ、右下のロータリーエンコーダーにノブをまっすぐ差し込む



5-3ボトムユニットを組む。

使うパーツ：分割ミドルプレート（3mm）・ボトムプレート（3mm）・基板固定シート・ネジ／スペーサー

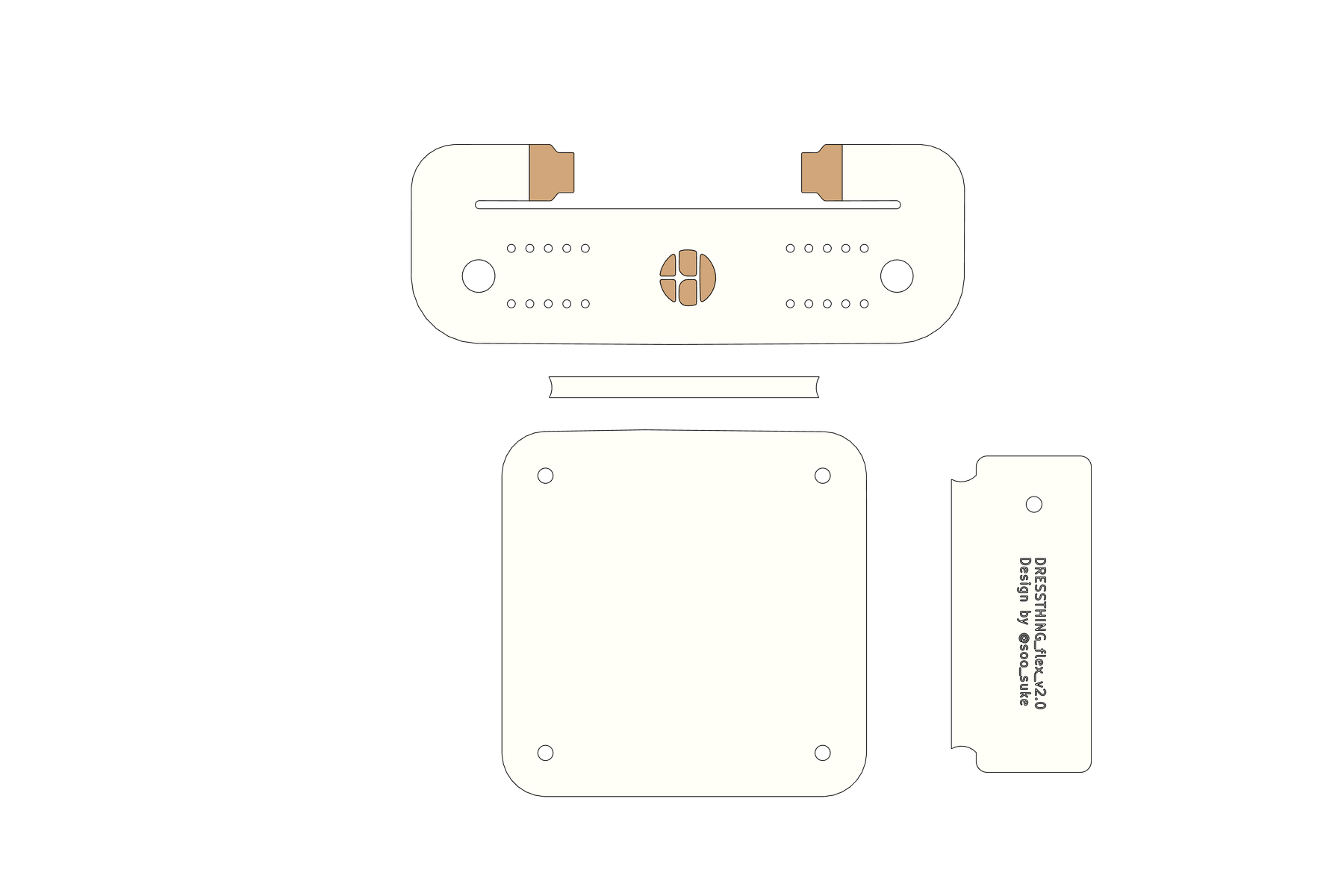

1. フレキシブル基板を点線に沿ってカットし、通信線シートと基板固定シートに分ける
   • 切り離したタグは使いません

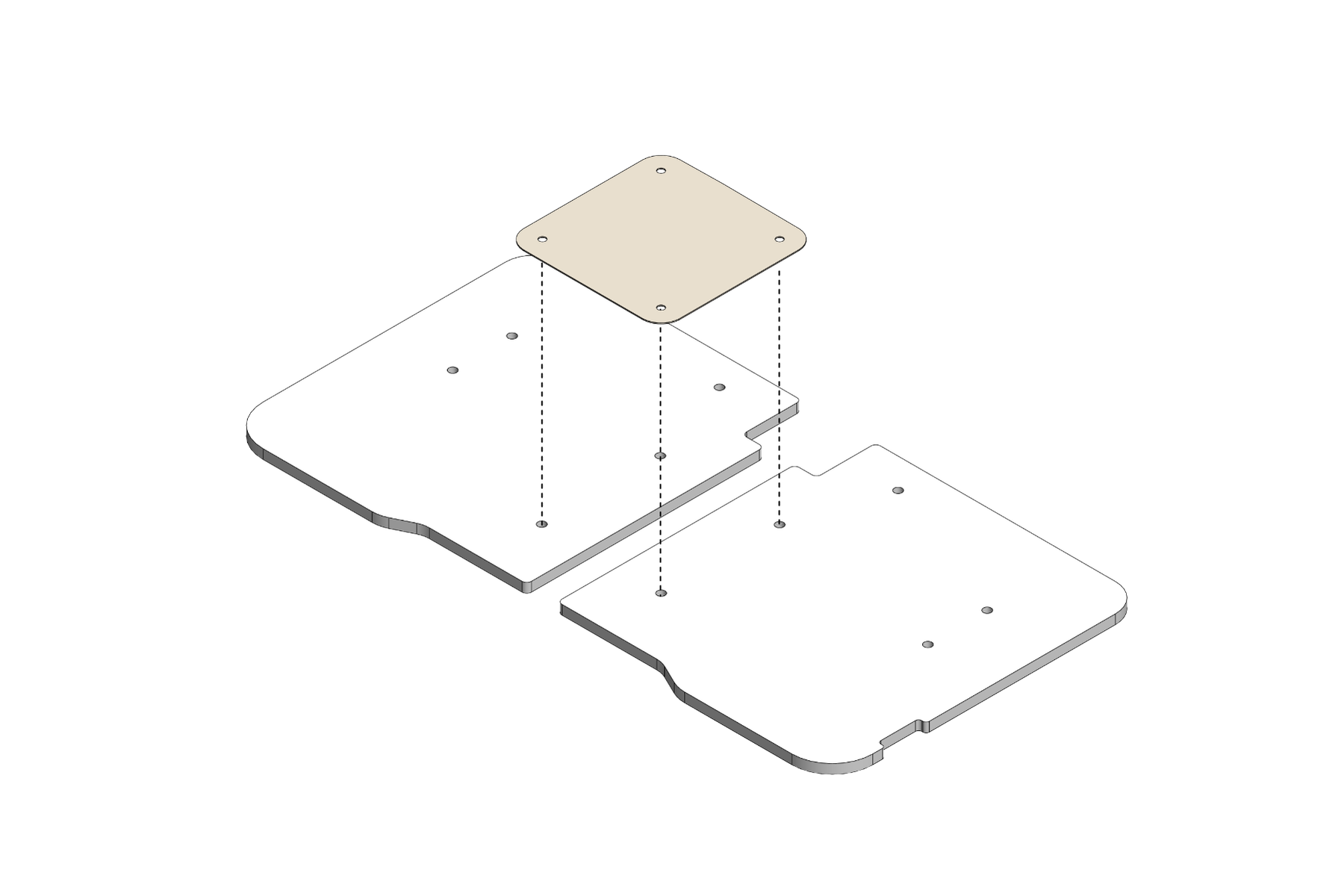

2. ボトムプレートの上に、基板固定シート → 分割ミドルプレートの順に置く
   • 固定シートは左右をまたぐ正方形の層です。四隅のねじ穴を、ボトムプレートの穴に合わせます

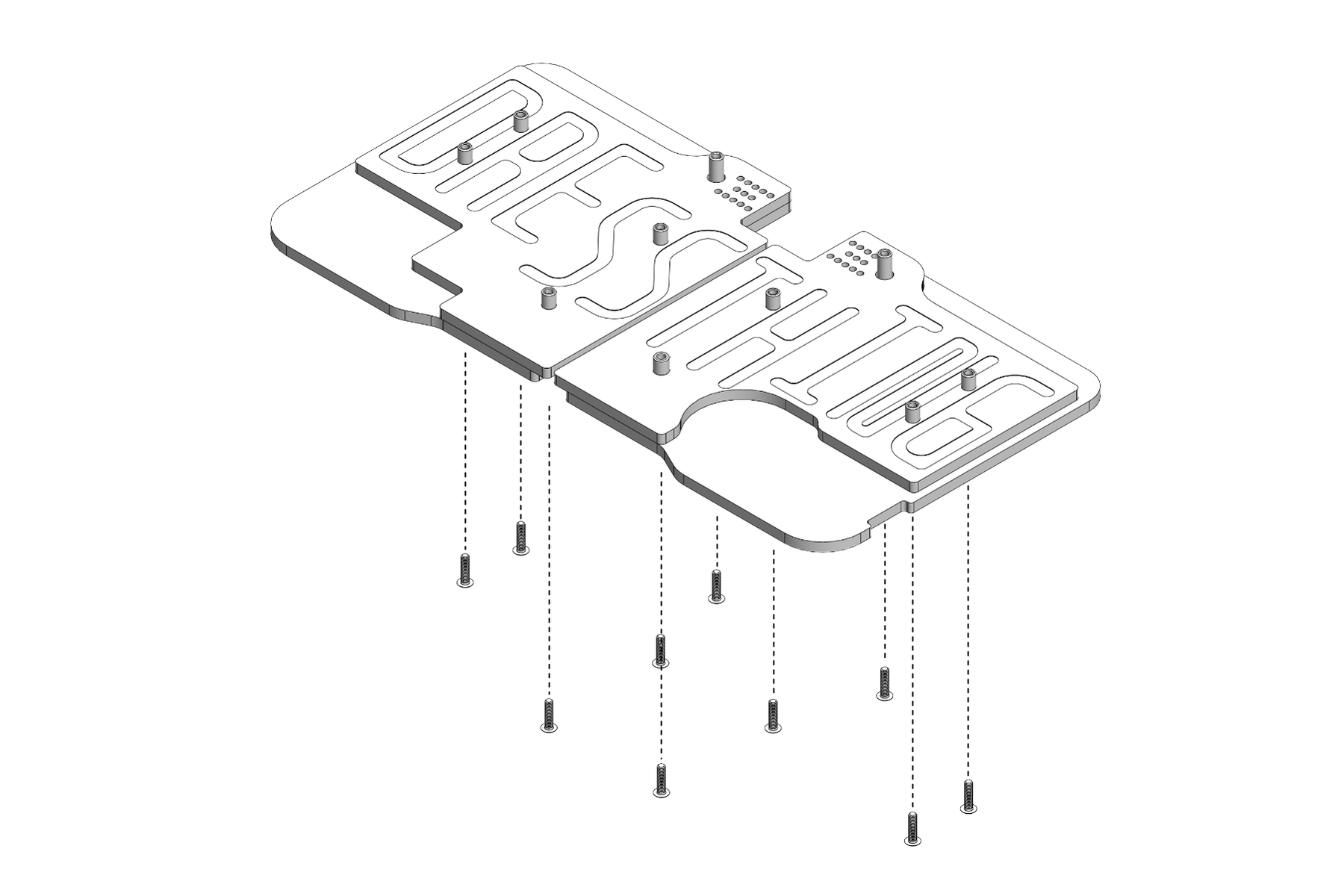

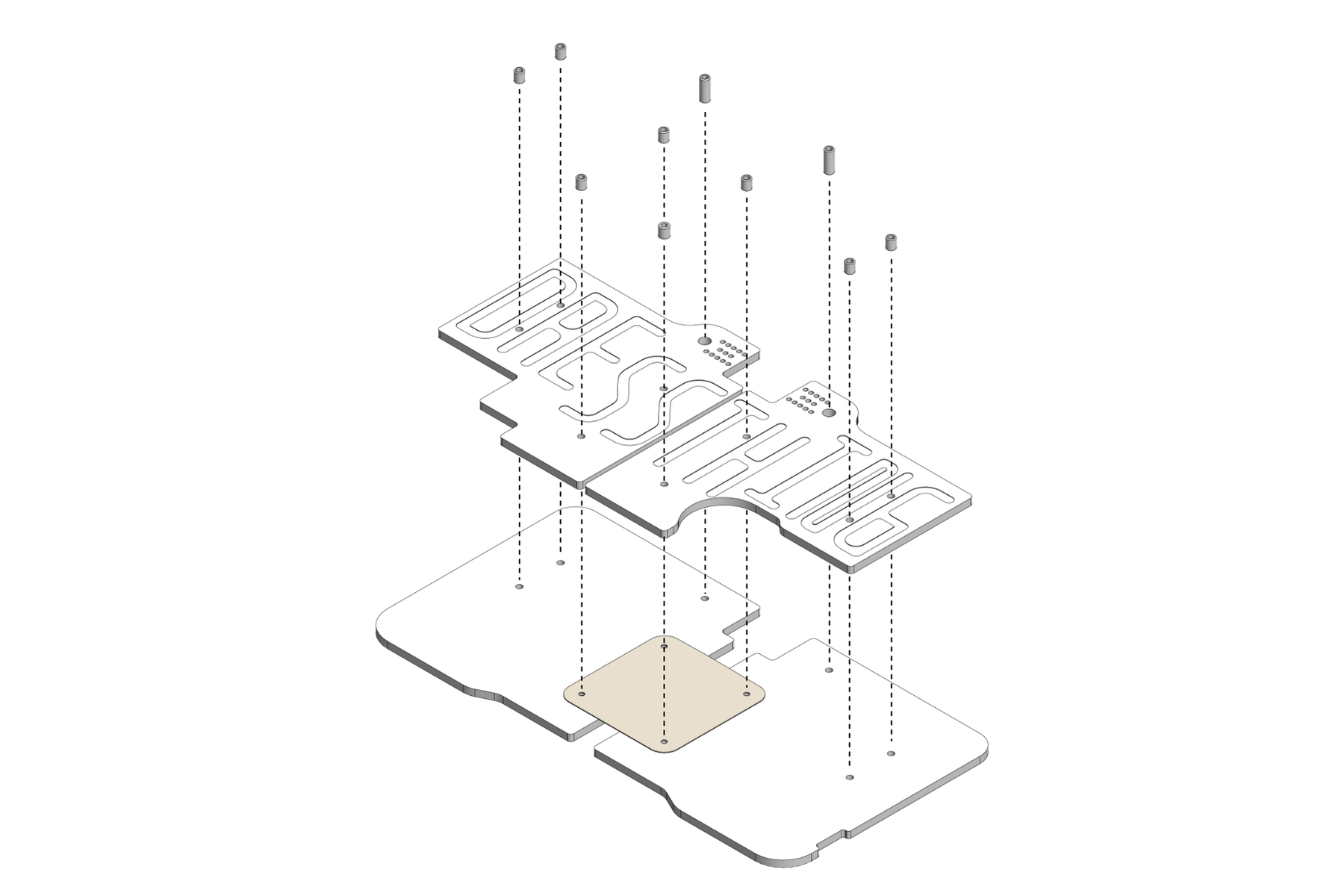

3. 分割ミドルプレート上の所定位置にスペーサーを1本ずつ合わせ、底面から M2×8mmネジ（計10本）で留める
   • 「DRESSTHING」の抜き文字が読める向きにします
   • バッジ部分の2箇所に 9.5mm、他8箇所に 4.5mm

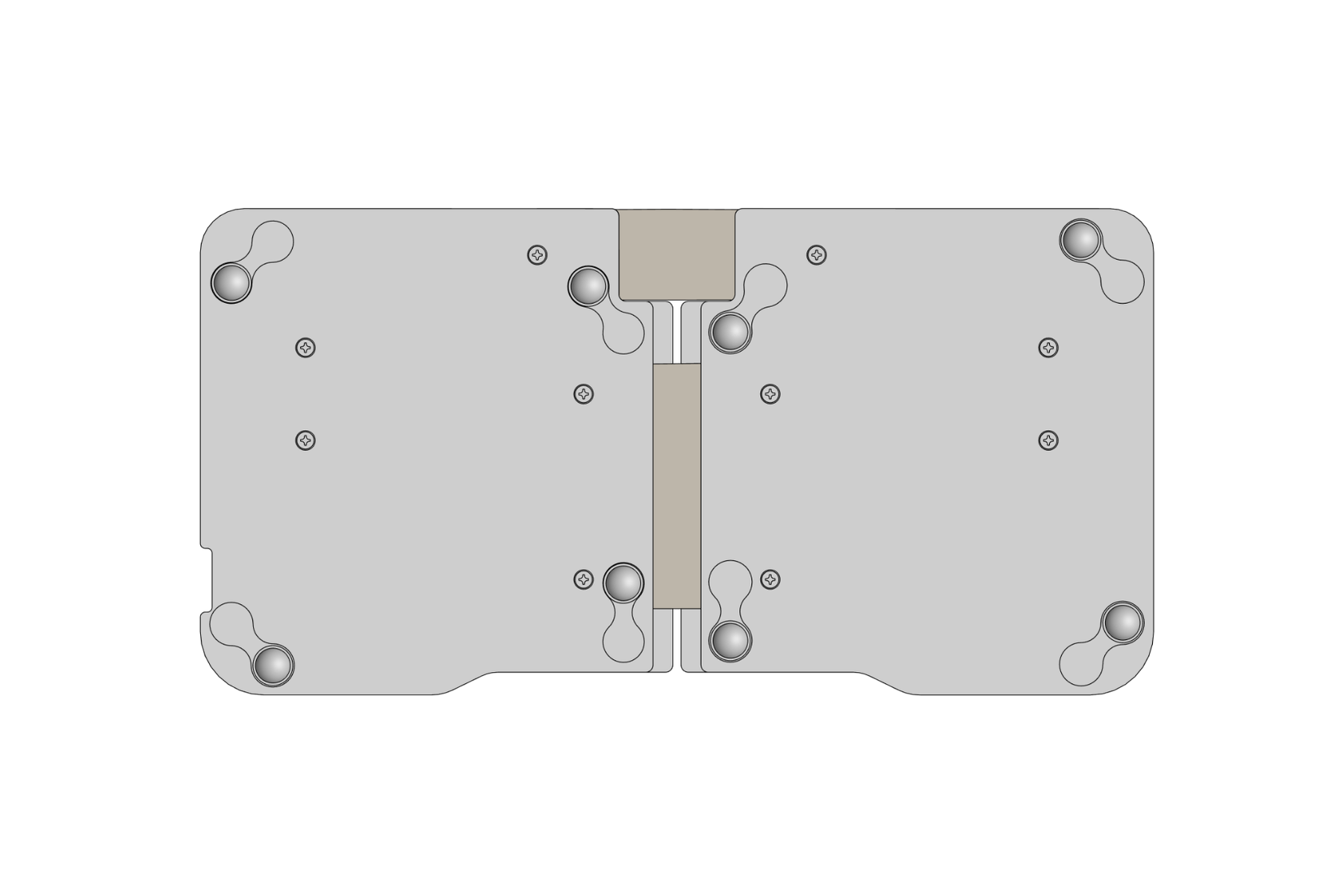

4. 左右のボトムプレートを裏返し、溝が彫ってある面のゴム足位置へ、片側4個ずつ、ゴム足を画像の配置で計8個貼り付ける



5-4メインユニットとボトムユニットを合体させる。

使うパーツ：メインユニット・ボトムユニット・通信線シート・Foldコネクタ基板 ×2（左右）・5ピンコンスルー ×4・バッジパネル（分割2枚）・キーキャップ

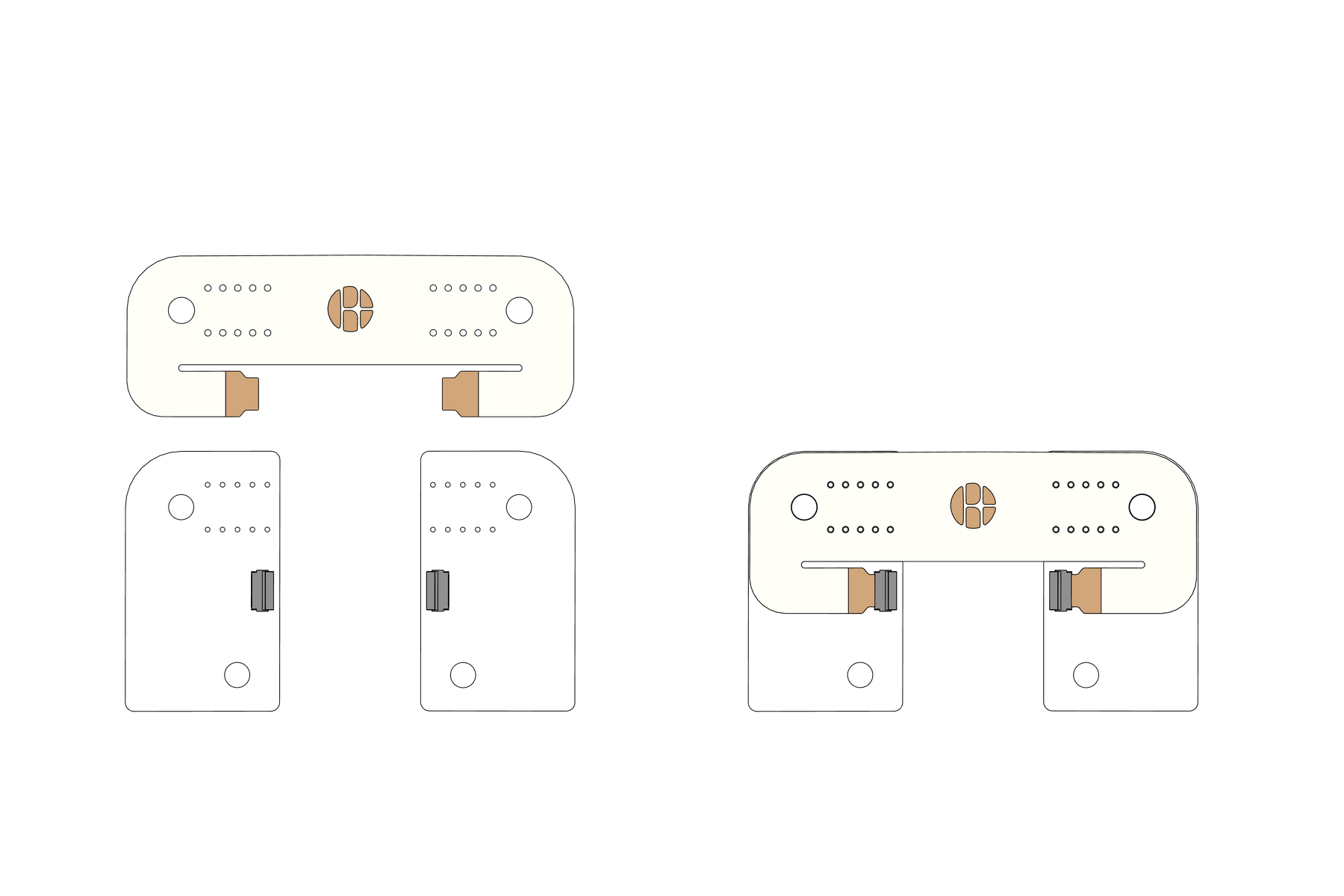

1. 通信線シートの向きを合わせる：通信線シートは形状で向き（裏表・左右）が決まります。コネクタに無理なく収まる向きに合わせます

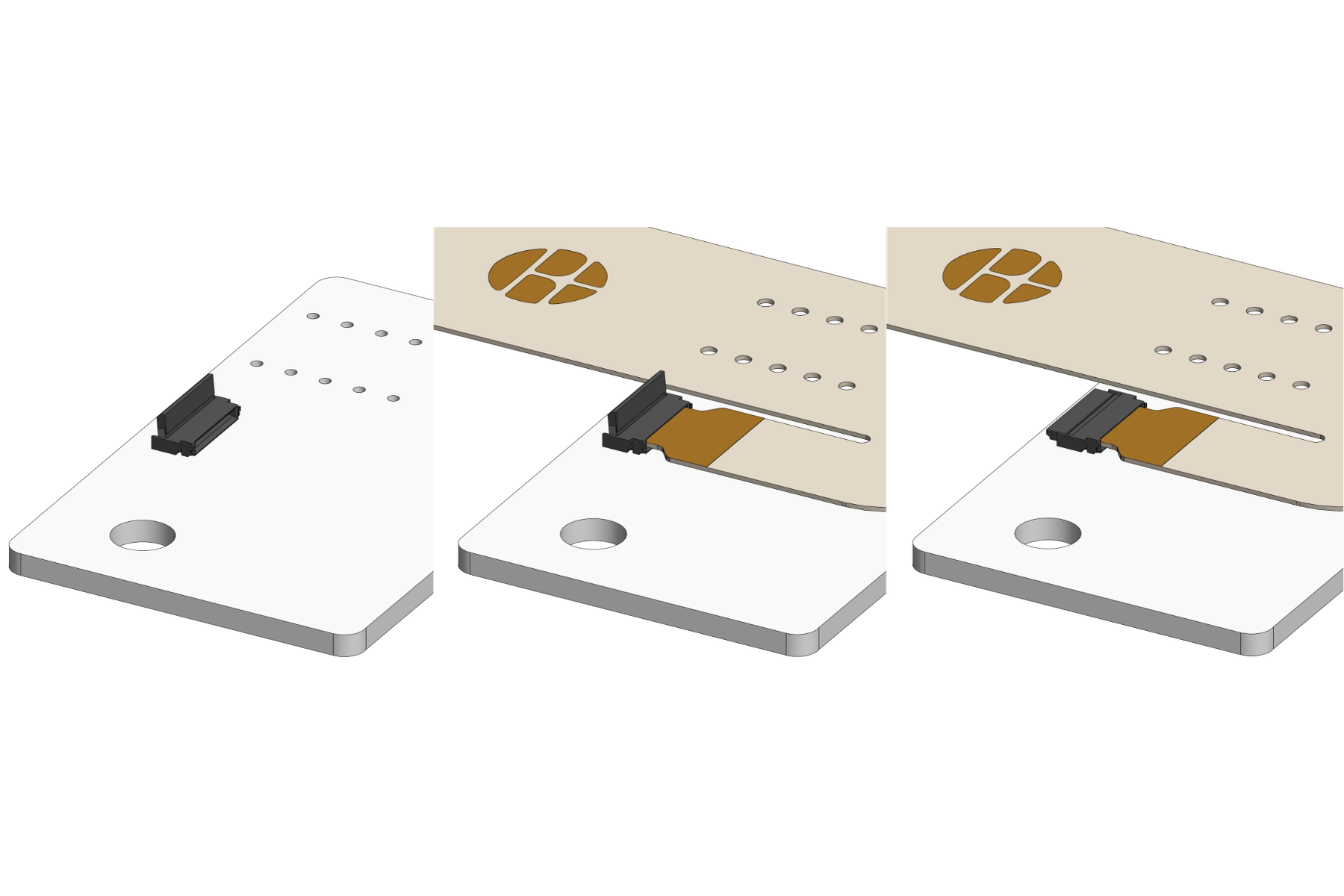

2. 左右のFoldコネクタ基板のコネクタに差し込む：コネクタは、差し込み口の反対側にある爪を起こして開き、シートを奥まで差し込んでから、爪を閉じて固定します
   • 斜めに差さない・無理に押し込まない
   • これで左右のコネクタ基板がつながり、通信線シートが折りたたみの上部ヒンジになります

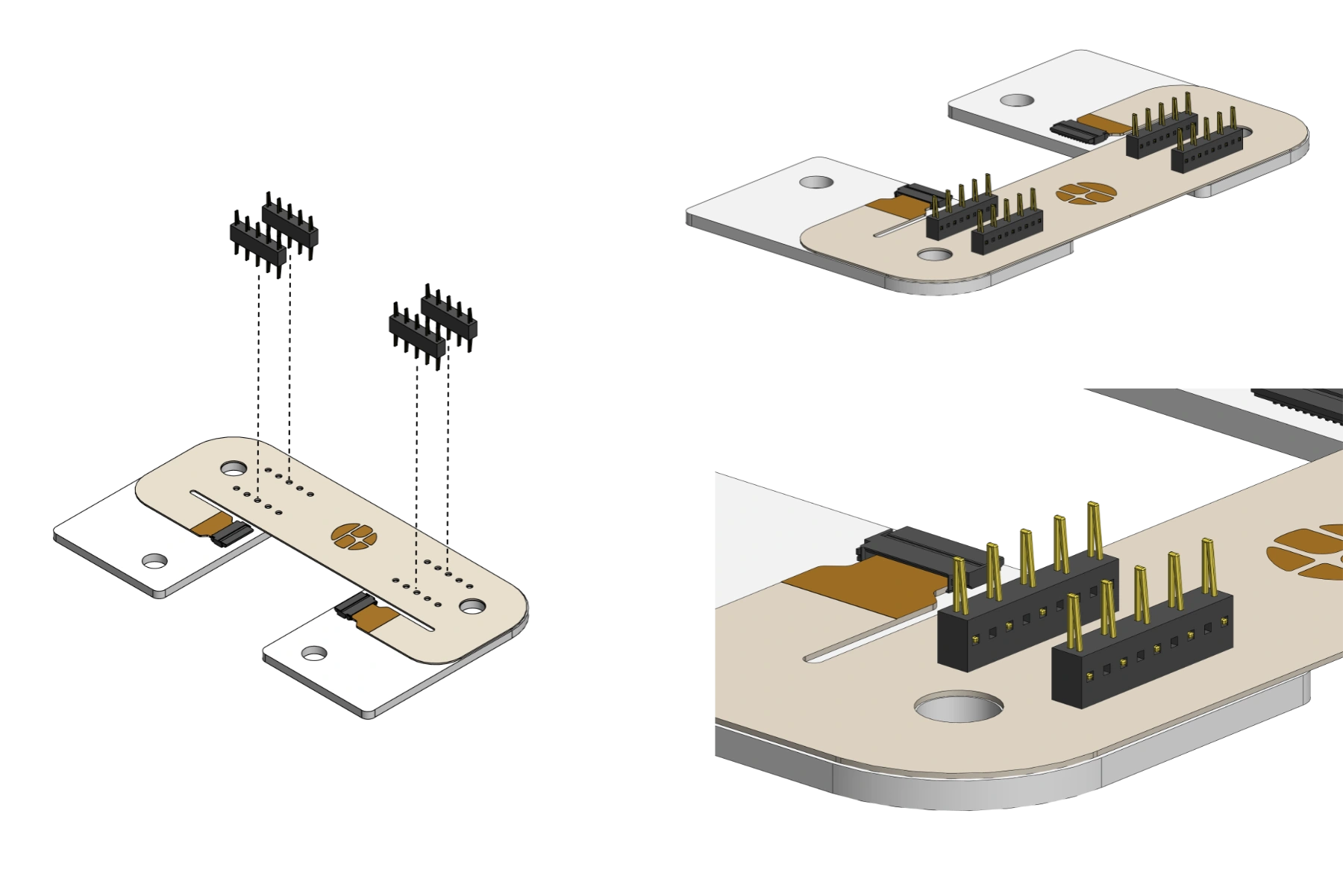

3. Foldコネクタ基板に5ピンコンスルーを挿す：各Foldコネクタ基板の奥側に2本ずつ（計4本）挿します
   • 向きは窓のある表面を奥側、窓からピンまでの間隔が狭い「上」をメイン基板側（詳しくは §2-3）にして取り付ける。

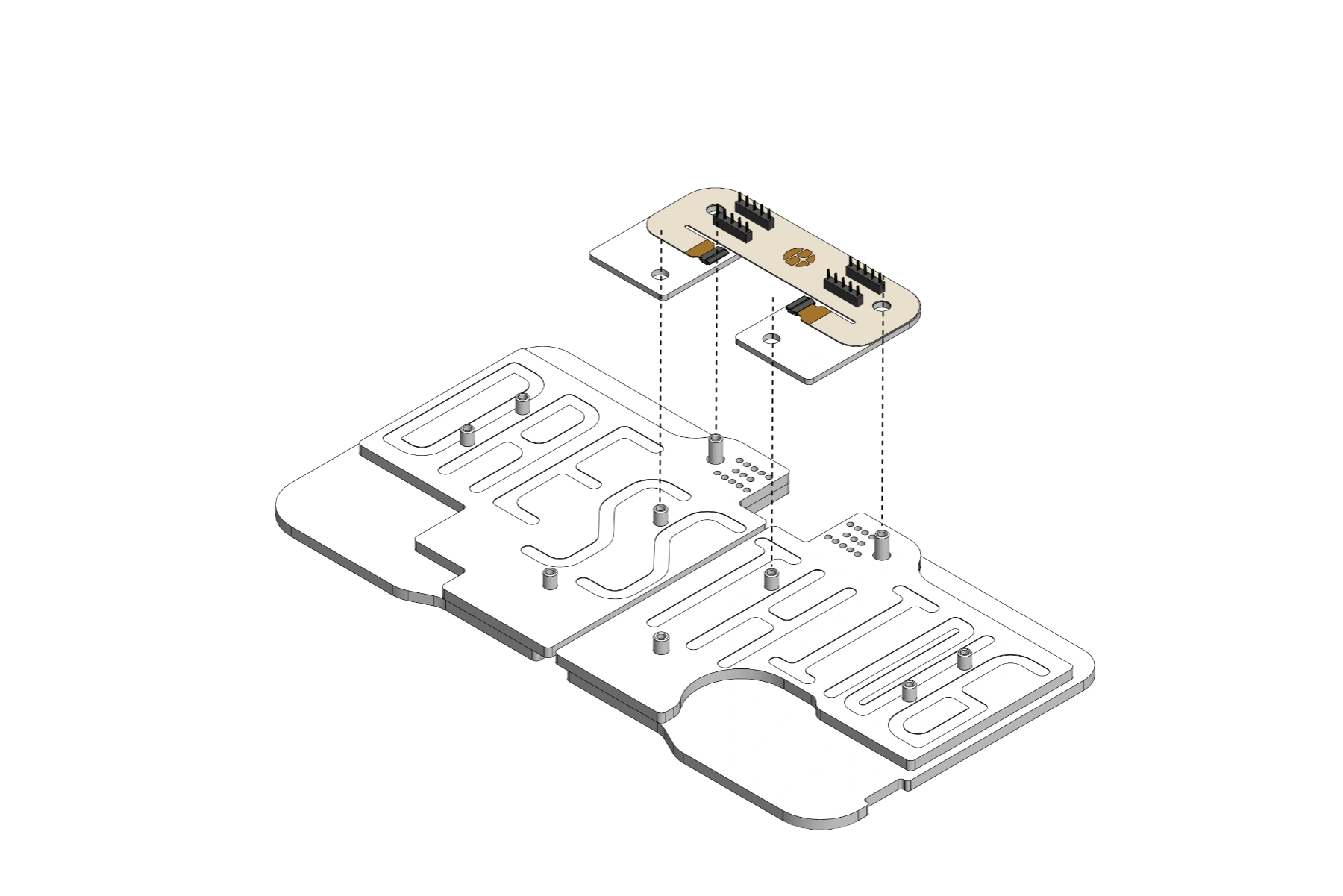

4. コネクタ基板をボトムユニットに置く：手順2でつないだ左右のコネクタ基板を、ボトムユニットの上、スペーサー4箇所を通すように置きます。

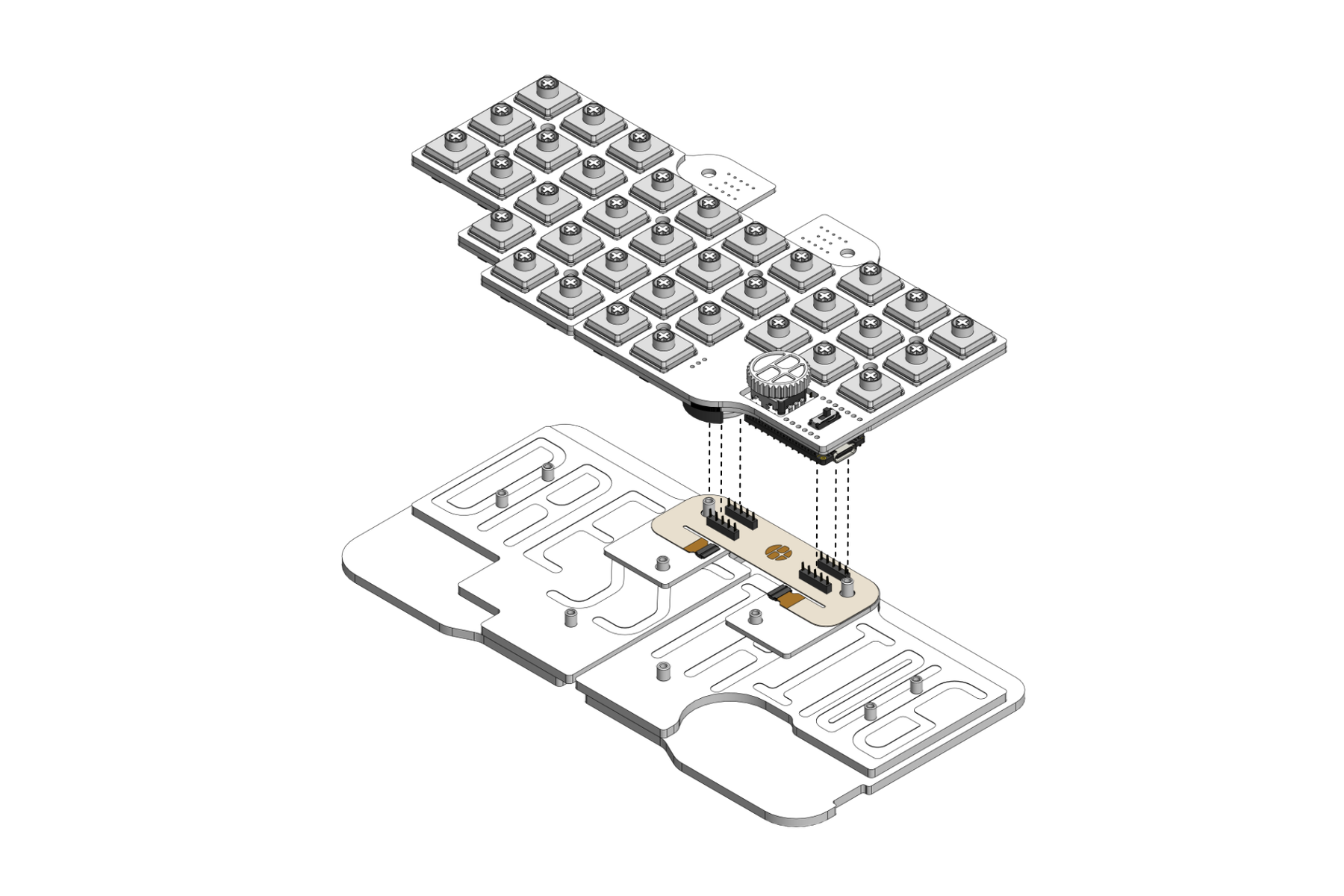

5. メインユニットを重ねる：コネクタ基板から立てたコンスルーが、メイン基板の奥側スルーホールに入るように位置を合わせ、コンスルーのピンを折らないように上から重ねて押し込みます
   • 通信線シートがコネクタ基板とコンスルーの間に挟まります

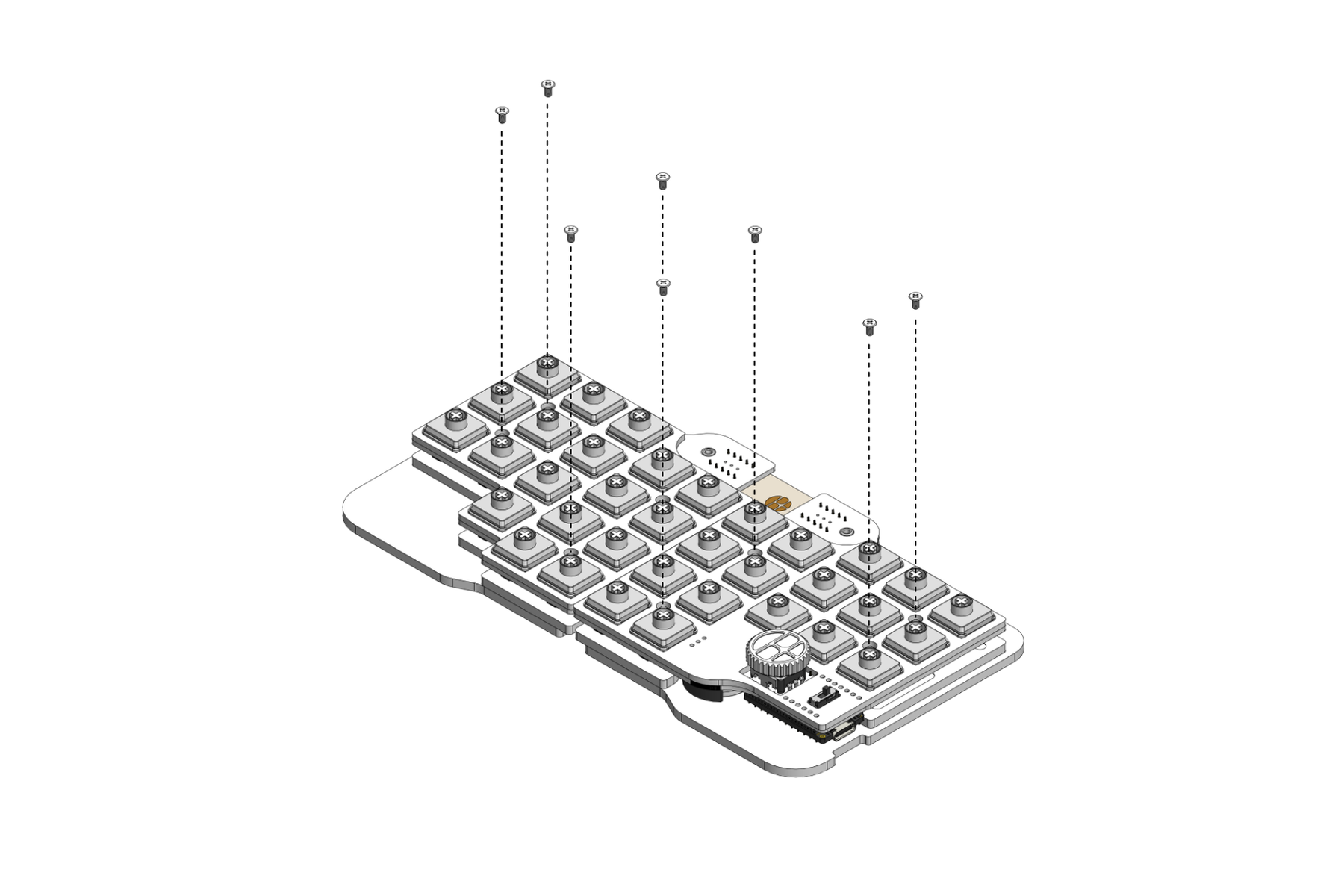

6. M2×4mmネジ（計8本）で留める：キースイッチの間から、左右4箇所ずつ計8箇所を留めます

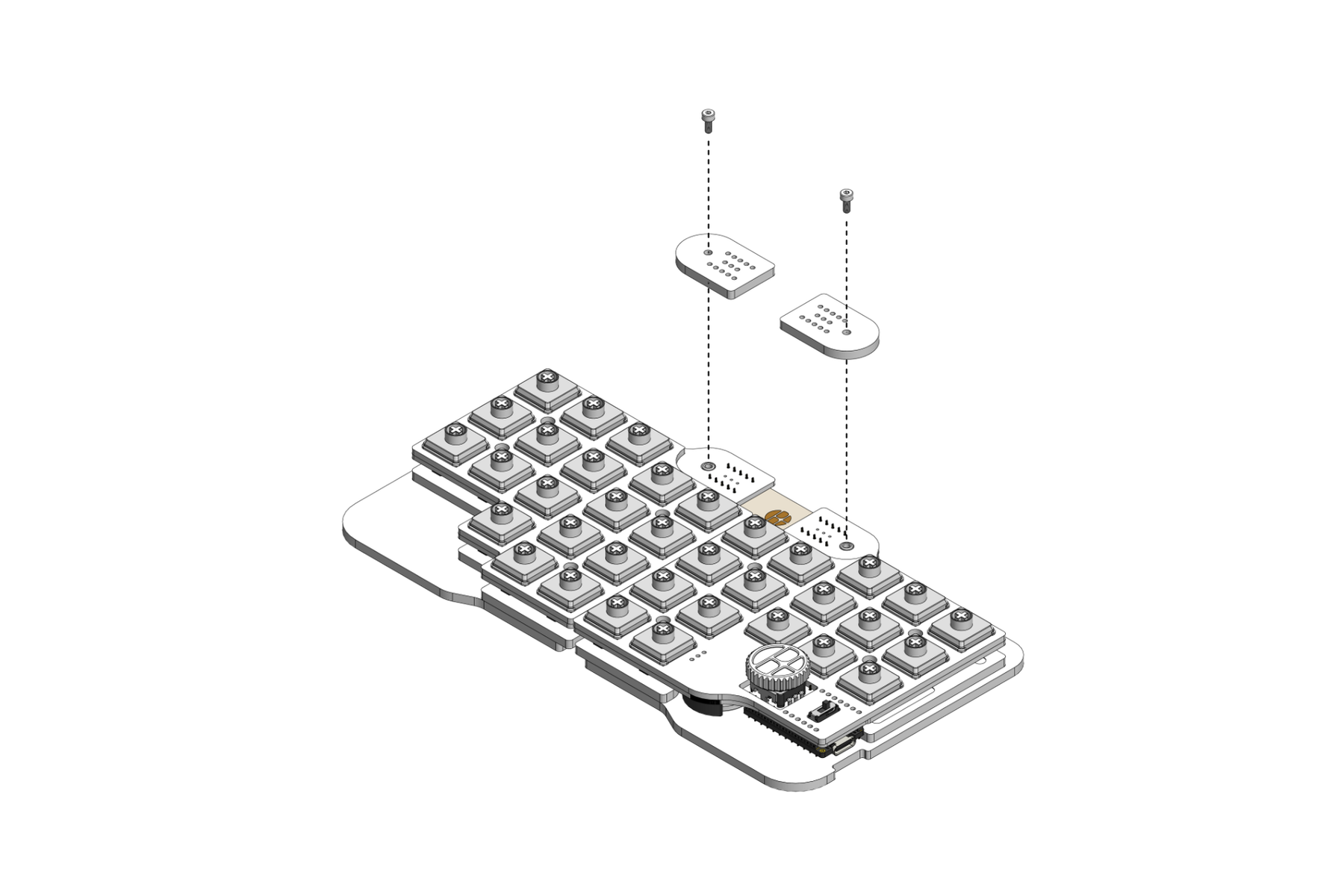

7. バッジパネル（分割2枚）を六角穴付きボルト2本で留める

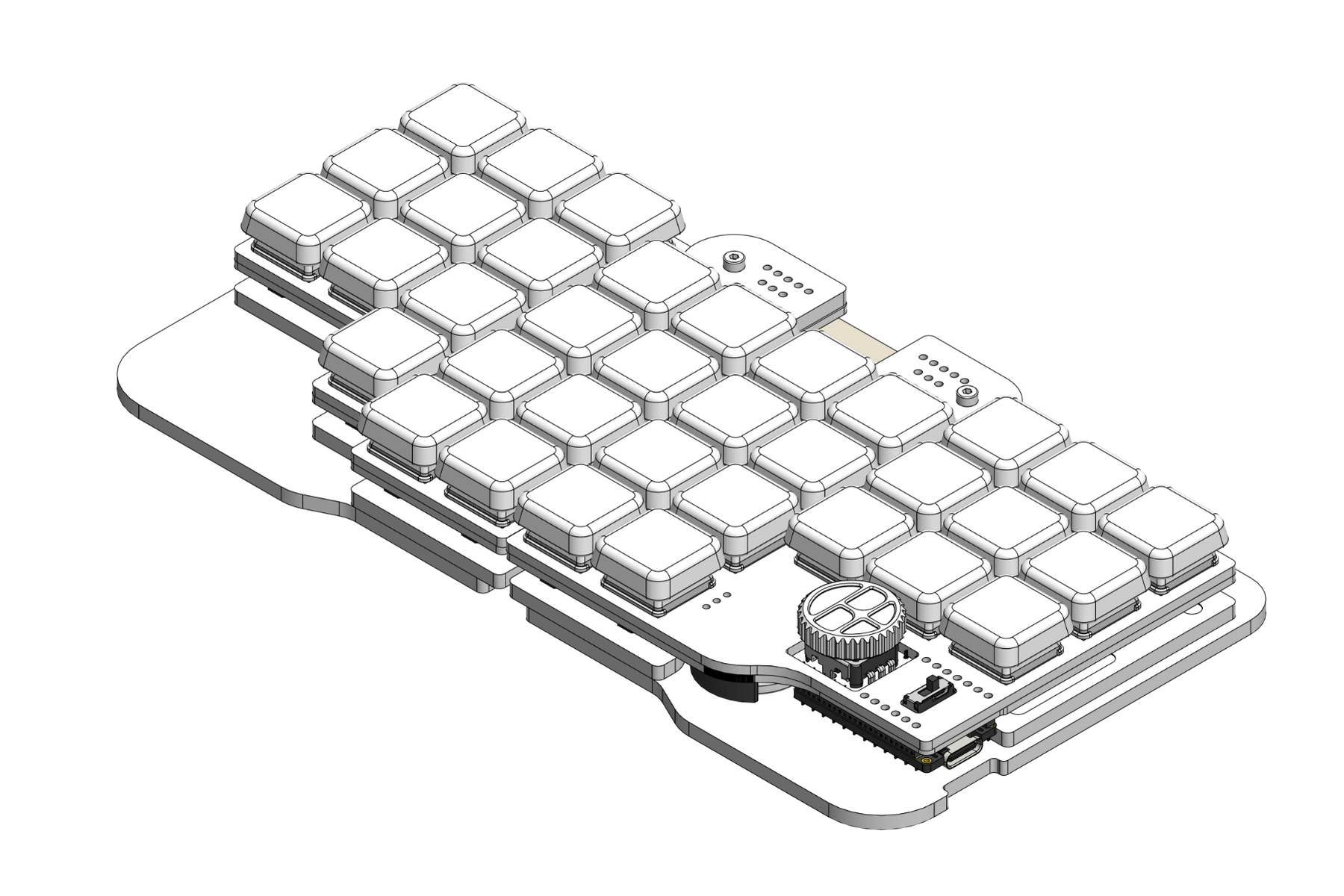

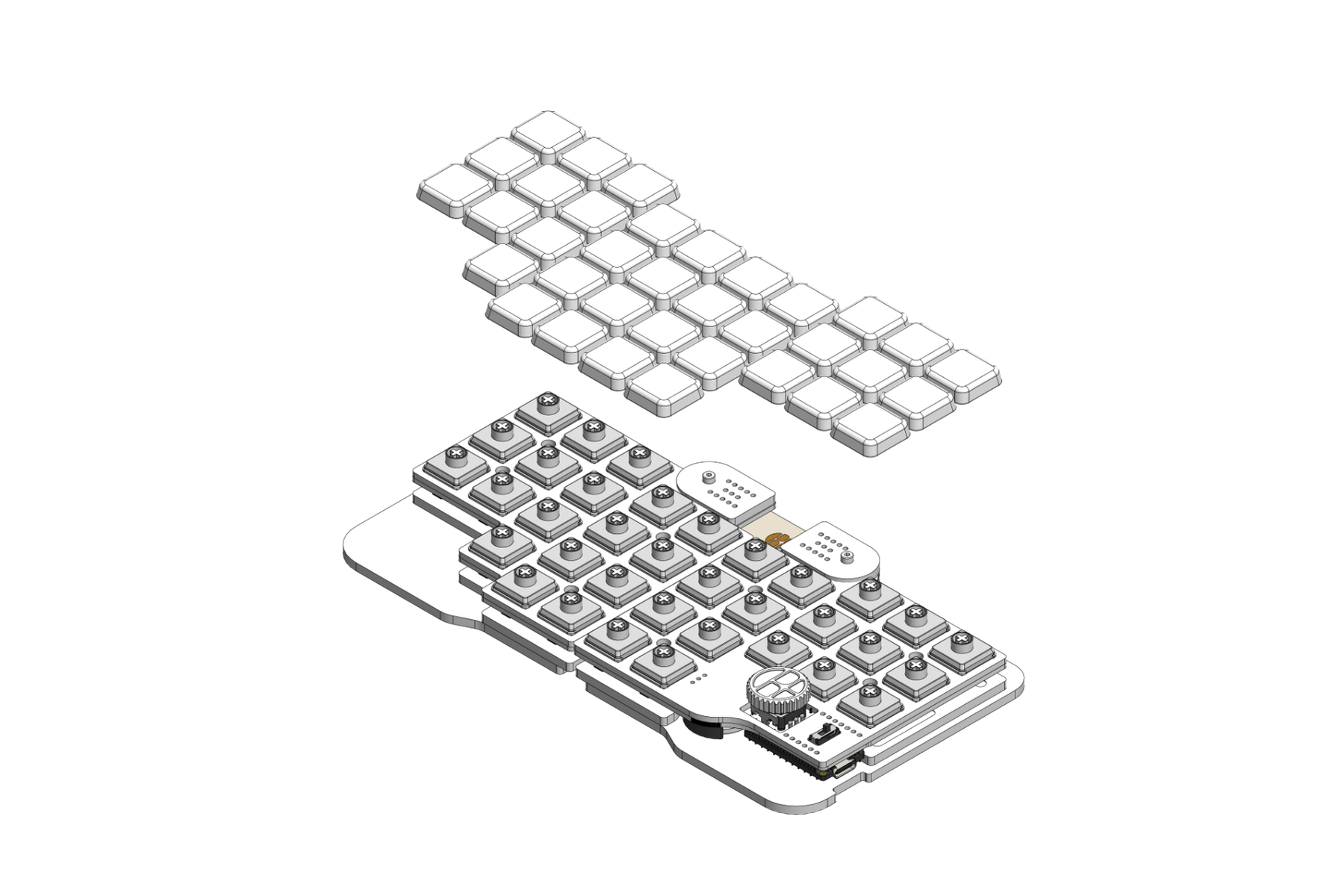

8. キーキャップを付けて完成 → §6へ



この章では、組み上げたキーボードをデバイスに接続し、キーマップを確認・変更します。

6-1ペアリング。

1. スライドスイッチを下にスライドして電源ON。電源を入れると（未接続のときは）自動でペアリングモードに入ります
2. PC・デバイスのワイヤレス接続の設定（デバイスを追加）に 「(BMP) DRESSTHING」 が現れるので、選んで接続
3. 接続できたら完了です

別のデバイスを追加する（追加ペアリング）。

DRESSTHINGにすでにデバイスが登録されている場合、追加ペアリングは既存デバイスの無線接続をオフ（接続解除ではない）にしてから新しいデバイスとペアリングを開始してください。

既存デバイスと接続中は新規デバイスにDRESSTHINGが表示されません。追加ペアリング後は既存デバイスの無線接続をオンにして大丈夫です。

デバイス切り替えボタンをキーマップに設定してあれば設定キーでデバイス切り替えが可能になります。

1. BackSpace をホールドしたままダイヤルを回すと、〈ワイヤレス設定〉（L4）に入ります
2. その状態で P の位置をタップすると、新規ペアリングモードになります
3. 追加したいデバイス側でペアリングして接続します。このとき、DRESSTHINGが表示されない場合は、他のデバイスに接続されている可能性があります。接続先のデバイスのワイヤレス設定をオフにしてから、新規デバイスのペアリングを行ってください。
4. 終わったら、Enter の位置をタップすると元に戻ります

6-2デフォルトキーマップ。

キーがたった35個で全ての文字・記号を入力できるのは、1つのキーに2つの役割を持たせているからです。タップ＝短く押す、ホールド＝キーを押し続ける。この2つでひとつのキーでも働きが変わります。そこにレイヤーという機能を追加すると別の35キーのキーマップを設定することができます。

ここでは、DRESSTHINGに初めから設定してあるデフォルトキーマップを紹介していきます。

最初は、Space をホールドすると〈数字・記号〉、BSpc をホールドすると〈矢印・編集〉になることだけ覚えれば大丈夫です。その他の割り当ては図で確認できます。

L1・L2 では、左手のホームポジション（A・S・D・F）が Shift・⌘・Ctrl・Option になり、指を動かさずに修飾キーを押せます。

6-3キーマップの変更（Vial）。

キーマップは VIA Custom UI for Vial で自由に変更できます（Google Chrome）。

1. サイトを開き、「Add New Keyboard」→ DRESSTHING を選んでキーボードを接続します。無線でも接続できますが、安定しないときはUSB-Cケーブルでつなぎます。



2. 「Keymap」では、次のどちらかの方法でタップキーを変更します。
   • ドラッグ＆ドロップ：下のキー一覧から割り当てたいキーを、レイアウト図の変えたいキーへドラッグ＆ドロップします。
   • キーをクリックして検索：レイアウト図の変えたいキーをクリックすると、Base(Tap)の入力欄が開きます。割り当てたいキー名を入力し、表示された候補から選びます。



3. 長押しに機能を持たせたいときは、キーを選んで「Option(Hold)」で設定します。レイヤー切り替えはLayer Tap、修飾キーはMod Tapです。



4. 変更はその場でキーボードに反映されます。保存操作は不要です。

• タップダンス・コンボ・マクロなどの高度な設定もできます（→ vial公式キーマップエディタの使い方や、設定などはサリチル酸さんのVial解説記事が分かりやすくおすすめです。）

この章では、組み立て後や使用中によくある症状と対処をまとめます。解決しないときは、末尾の問い合わせ先へご連絡ください。

• キーの一部が反応しない → スイッチのピン曲がり／コンスルーの浮きを確認。コンスルーは隙間なく差し込む
• 電池が切れた／電池を交換したい → 次の手順で交換します：

1. スライドスイッチを上（OFF）にする
2. キーキャップを外す
3. バッジパネル（六角穴付きボルト2本）とメインユニットの固定ネジを外し、メインユニットをボトムから持ち上げる（§5-4の逆手順）
4. 電池ホルダーの手前側から、樹脂ピンセットや爪で古いCR2032を押し出す
5. 新しいCR2032を入れて（入れ方は§5-2）、逆手順で組み直す

• ペアリングできない → 電源入れ直し／デバイス側のワイヤレス接続をオンオフ／BMP Boost公式も参照
• 他のキーボードで使っていたBMP Boostを流用して書き込み・ペアリングに失敗する → 以前のキーボードの情報（特にZMK系ファームウェア）が残っている場合があります。§4-1の順に「Update Bootloader」→「Update Application」を最新版で上書きし、キーボード設定とデフォルトキーマップを書き込み直してください
• 質問・不具合の問い合わせ先 → ご購入前の相談も歓迎です。#DRESSTHING でのシェアも嬉しいです
  • お問い合わせフォーム：imDRESSion.online/pages/contact
  • Discord（質問受付）：https://discord.gg/eD8Am2GsGD
• 初期不良・組み立て中の破損 → 商品到着後7日以内に上記のお問い合わせフォームからご連絡ください。初期不良・誤配送の場合の返送送料は当社負担です（返金ポリシー）
